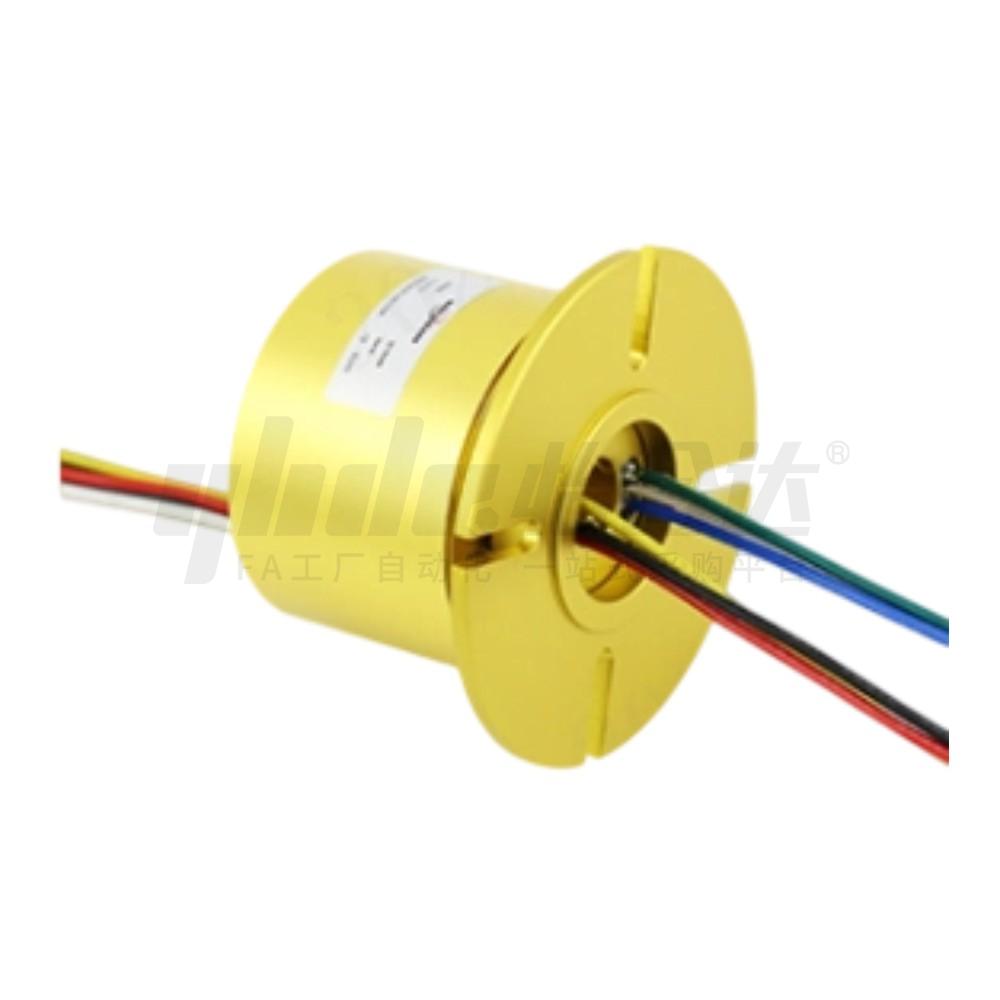

        导电滑环 常规转速/高转速 过孔式·转子法兰

        品牌名称：

        怡合达

        产品型号：

        请点击左下角进行选型>>

        登录后加购，一键快速采购

        立即登录

            SKU信息
            3D模型

            选型

            未生成型号，且 0 未选择项

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型 安装方式 最高转数
            （rpm）            		 工作寿命
            （万转）            		 材质 表面处理
            接触体 壳体
            ZMT03 常规转速 转子法兰 250  2000  贵金属 铝合金 氧化金
            ZMT04 高转速 600  8000  镀金

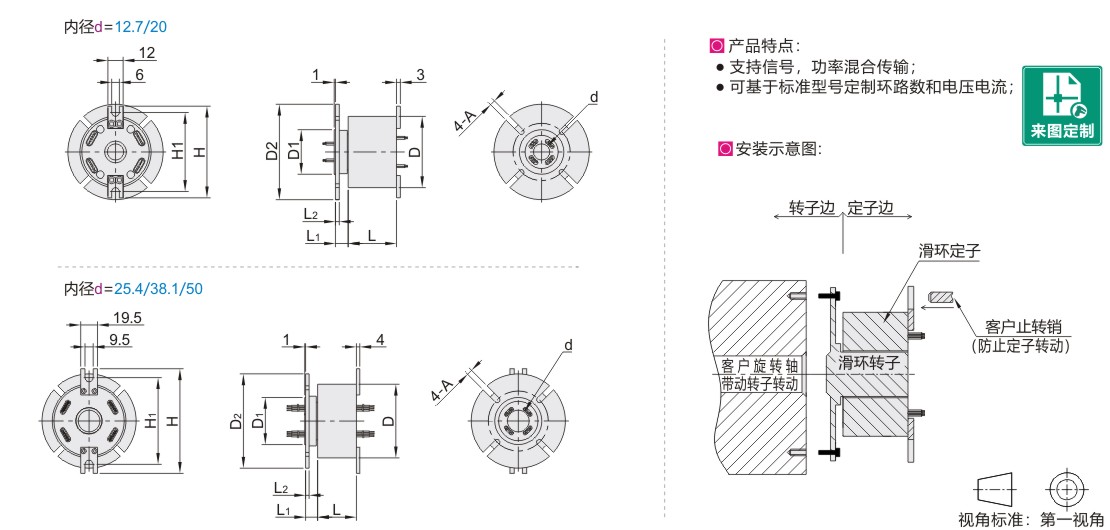

            参数图


             选型表

            型号 功率环道数P 信号环道数S 滑环长度L 功率环道电流 信号环道电流
            代码 内径d d=12.7 d=20/25.4/30/38.1 d=50
            常规转数
            ZMT03

            高转数
            ZMT04            		 12.7
            20
            25.4
            30
            38.1
            50               		 0  2  38  45.2  51.2  每路0~10A 每路0~5A
            2  0
            0  3
            3  0
            0  6
            2  4
            4   2
            6  0
            0  12  54.8  65.6  74
            2  10
            3  9
            6  6
            8  4
            10  2
            12  0
            0  18  71.6  86  96.8
            2  16
            4  14
            6  12
            8  10
            10  8
            12  6
            20
            25.4
            30
            38.1
            50               		 14  4  一
            16  2
            0  24  106.4  119.6
            4  20
            6  18
            12  12
            18  6
            24  0


            如需<d的内孔规格，可通过加内衬轴套解决。

             尺寸表

            内径d D D1  D2 L1 L2 H   H1 A
            12.7  56  32   75  10  3  72    62  4.2
            20  69  55   93  13  88    78  5.5
            25.4  86   110  14  4  122    101  6.5
            38.1  99  70   123  134    113
            50  119  80   150  15  5  156    135


              各环道导线色码表

            环道 1 2  3  4  5  6
            颜色 黑 红 黄 绿 蓝 白
            环道 7  8  9  10  11  12
            颜色 黑 红 黄 绿 蓝 白


            6个颜色为一组，分别序号1~6, 下一组从7~12, 重复前6个颜色，每组用号码管作为组序号标识。

            技术参数(机械技术指标)

            参数 数值
            工作温度 -30℃~80℃
            工作湿度 0~85%RH
            转动扭矩 (0.1+总环道数×0.03/6)N.m
            防护等级 IP51


            技术参数(电气技术指标)

            参数 数值
            功率 信号
            额定电压 内径d≤20mm 内径d>20mm
            0~440VAC/VDC 0~690VAC/VDC 0~440VAC/VDC
            绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/1000VDC ≥1000MΩ/500VDC
            导线规格 AWG17#镀锡铁氟龙
            (线芯1.34mm²)            		 AWG16#镀锡铁氟龙
            (线芯1.5mm²)            		 AWG22#镀锡铁氟龙
            (线芯0.324mm²)
            导线长度 标准长度300mm(可按要求定制)
            绝缘强度 500~1000VAC 50Hz,60s
            动态电阻变化值 <0.01Ω
